Отводы ППУ-ПЭ и ППУ-ОЦ изготавливаются в соответствии с ГОСТ 30732-2006.

ООО "Инженерные системы" изготавливает Отводы ППУ ПЭ и Отвод ППУ ОЦ как с укороченными длинами плеч, так и со стандартными.

Стандартные углы Отводов ППУ: 90гр., 60гр., 45гр., 30гр.

Имеем возможность изготовить длину плеч отводов согласно требованию заказчика.

Отводы, гнутые под углом 90°, 120°, 135° и 150°

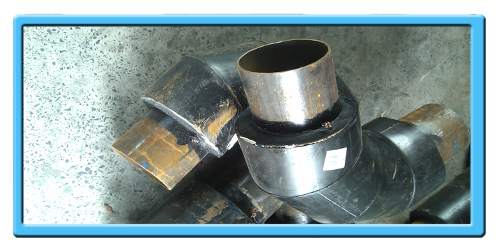

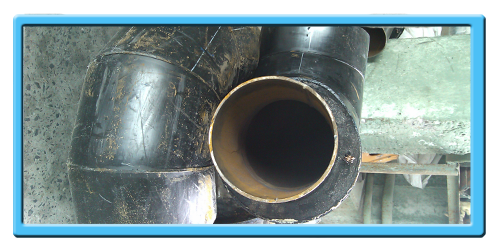

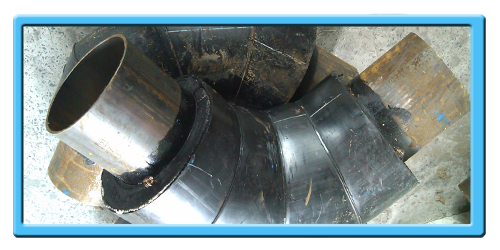

Отвод ППУ с укороченными длинами плеч

Одним из самых важных элементов теплотрасс являются отводы.

Этот тип соединительных элементов в индустриальной теплоизоляции применяется для бесканальной подземной и надземной прокладки тепловых сетей.

Отводы, как и трубы, для надземной прокладки имеют гидроизоляцию из оцинкованной стали. Для подземной прокладки используют элементы в полиэтиленовой гидроизоляции.

Помимо отводов со стандартной длиной плеча, чаще всего применяемых при прокладке теплотрасс, на некоторых участках более целесообразно использовать соединительные элементы с укороченными длинами плеча.

Стальные отводы с укороченными длинами плеч в пенополиуретановой теплоизоляции с защитной оболочкой из полиэтилена (ПЭ) или оцинкованной стали (ОЦ), изготавливается согласно ГОСТ 30732-2006. И предназначены для прокладки тепловых сетей, сетей отопления, горячего и холодного водоснабжения, а также технологические трубопроводы, транспортирующие нефть, газ и пр. Данный тип соединительных элементов может использоваться на трубопроводах со следующими расчетными параметрами теплоносителя: рабочим давлением не более 1,6 МПа и температурой не более 140˚С (допускается повышение температуры до 150˚С).

Конструкция отвода с укороченными длинами плеч в пенополиуретановой теплоизоляции представляет собой стальную сварную конструкцию из гнутого заизолированного отвода и двух патрубков, которые привариваются к отводу.

Для обеспечения надежной гидрозащиты на стальную основу надевают полиэтиленовую или оцинкованную оболочку и с помощью центраторов собирают все изделия.

После этого производится заливка пенополиуретановой изоляцией.

В пенополиуретановую теплоизоляцию отвода с укороченными длинами плеча укладывается медный сигнальный провод для подключения системы ОДК.

Таким образом, физико-технические характеристики отвода ничем не отличаются от характеристик основной трубы.

Места установки фасонных элементов, как правило, не кратны длине стандартных индустриально изолированных труб ППУ. Поэтому трубу, к которой они привариваются, при монтаже обрезают по размеру, а концы трубы в месте разреза освобождают от пенополиуретановой теплоизоляции, на глубину 30-40 см. Такой подход крайне расточителен, поскольку ведет к безвозвратным потерям весьма дорогостоящей теплоизоляции, (примерно 0,3-0,6 погонного метра для каждого такого разреза). Также это ведет к дополнительным расходам средств и времени на разрезание трубы в полевых условиях. Для решения этой проблемы и предназначены отводы с укороченными длинами плеч в пенополиуретановой теплоизоляции.

В отличие от стандартных промышленно изолированных труб, имеющих длину 8-12 метров, длина изолированного пенополиуретаном участка укороченных отводов определяется требованиями Заказчика и может составлять от 0,3 м. При этом диаметр элемента такой же, как и у основной трубы. Использование укороченных элементов позволяет сократить сроки строительства теплотрассы в 2,5-3 раза, а капитальные затраты в 1,2 раза.

При проектировании и монтаже укороченных фасонных изделий (в том числе и отводов) следует избегать их состыковки между собой, поскольку при изоляции стыка они не позволят сместить термоусаживаемую манжету в сторону для проведения сварочных работ. Если необходимо использовать два или более отводов подряд, то следует применять либо стандартные фасонные изделия, либо сделанные под заказ длины патрубков, либо не допускать стыковки фасонных изделий.

К сожалению, при составлении сметы об этом очень часто забывают. АЛюбой трубопровод состоит не только из прямолинейных участков, где укладываются стандартные трубы, но и включает многочисленные повороты, для обустройства которых нужны фасонные элементы – отводы. Поэтому, определяя затраты на использование различных способов теплоизоляции, следует учитывать не только стоимость утепления прямолинейных участков теплотрассы, но и затраты на изоляцию отводов.

 между тем предварительно изолированные индустриальные фасонные элементы, в том числе и отводы, обходятся в 4-5 раз дороже, чем стандартные трубы, которые укладываются на прямых участках трубопровода аналогичной длины.

Применение труб и отводов в ППУ изоляции с теплоизоляционным слоем из пенополиуретана с гидрозащитным покрытием из полиэтилена для подземной прокладки тепловых сетей или оболочкой из оцинкованной стали для наружных тепловых сетей позволяет сократить капитальные затраты в 1,2 раза.

Следует отметить, что кроме отводов со стандартной длиной плеча при прокладке теплотрасс зачастую используются отводы, гнутые под углом 90°, 120°, 135° и 150°. Данный тип предизолированных индустриальных отводов ППУ представляет собой изогнутую под необходимым углом конструкцию, состоящую из отрезков стальной трубы, сваренных между собой, покрытых пенополиуретановой теплоизоляцией с приваренными отрезками стальной трубы (патрубками). В пенополиуретановую теплоизоляцию отводов, гнутых под углом 90°, 120°, 135° и 150° укладывается медный сигнальный провод для подключения системы ОДК. Также конструкция включает центраторы, и гидрозащиту из полиэтиленовой оболочки для прокладки теплотрасс подземным бесканальным способом или из оцинкованной стали для надземных трубопроводов. Таким образом, физико-механические характеристики отводов, гнутых под углом 90°, 120°, 135° и 150° полностью соответствуют аналогичным показателям для стандартных предварительно изолированных труб.

В зависимости от технических требований проекта могут применяться предварительно изолированные отводы, гнутые под углом 90°, 120°, 135° и 150° любого диаметра с изменением толщины стенки теплоизоляции. Стандартные диаметры стальной трубы 57, 76, 89, 108, 159, 219, 273, 325, 426, 530, 630, 720, 820, 920, 1020 мм. Возможно также применение ППУ скорлуп с гидрозащитным покрытием из стеклопластика, фольги и иных материалов.

Изготовление предизолированных стальных отводов, гнутых под углом 90°, 120°, 135° и 150° производится из цельных кусков трубы в соответствии с ГОСТ 30732-2001 "Детали трубопроводов стальные бесшовные приварные. Отводы крутоизогнутые". При прокладке теплотрасс применяются также отводы, гнутые под углом 90°, 120°, 135° и 150° свариваемые из отдельных секторов в соответствии с постановлением "Изделия и детали трубопроводов для тепловых сетей". Перед нанесением теплоизоляционного слоя к отводам, гнутым под углом 90°, 120°, 135° и 150° приваривают удлиняющие патрубки. Сварные стыки проходят в заводских условиях визуальный и дефектоскопический контроль, поэтому полностью соответствуют самым высоким стандартам качества. Соблюдение норм и правил при производстве отводов, гнутых под углом 90°, 120°, 135° и 150°, обеспечивает гарантированный срок службы всего трубопровода – 25-30 лет по сравнению с 7-10 летним сроком службы традиционных тепловых сетей.

Места стыков отводов изолируются термоусаживаемыми манжетами с заливкой в них компонентов ППУ на месте монтажа. Такой подход обеспечивает снижение капитальных затрат в 1,2 раза, а сроки прокладки трубопровода в 2,5-3 раза.

в КАТАЛОГ ППУ

в КАТАЛОГ ППУ

в КАТАЛОГ ППУ

Актуальные цены на отвод 90гр в ППУ-ПЭ и ППУ-ОЦ с учетом НДС.

По стоимости другой продукции в ППУ изоляции связывайтесь с менеджерами отдела продаж по тел. (4852) 670-534, 98-28-92 или по факс (4852) 98-28-93

Оказываем следующие услуги:

Монтаж трубопроводов,изоляция стыков.

Монтаж,наладка и сдача в эксплуатацию системы оперативного дистанционного контроля.
